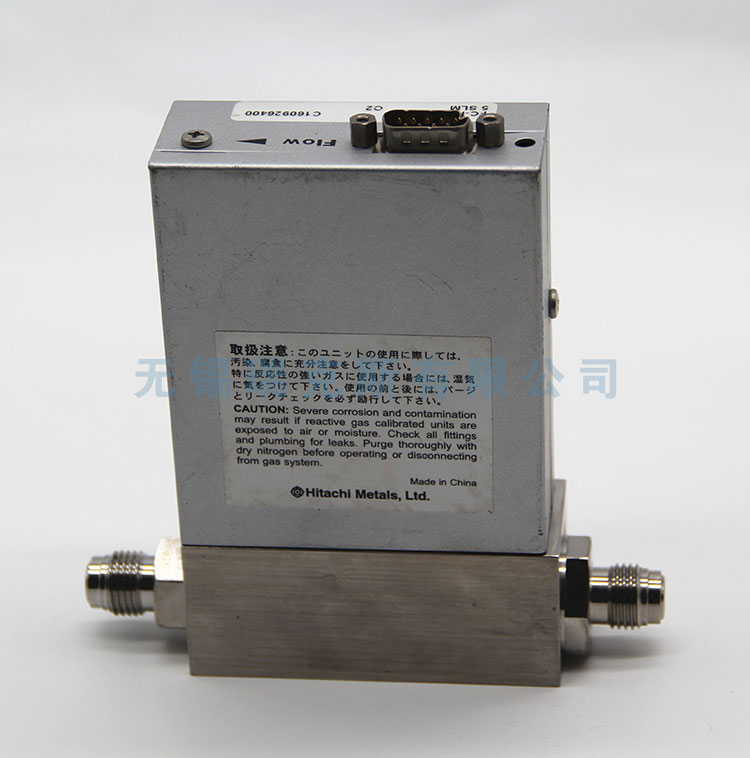

FC-R7710CD 流量控制器

点击次数:2159    更新时间:2019-12-30

< >

FC-R77xx CD系列流量控制器采用橡胶材质密封具备优异的低泄漏特性,可适用于绝大多数气体控制应用。提供行业通用和AE独特电气信号可选方案,可方便对用户使用的质量流量控制器(MFC)进行替换,操作简单。

特点
◆高精度
◆高信赖和可靠性
◆耐腐蚀设计
◆采用橡胶密封材质
◆VCR、Swagelok互换的气路接口
◆10SCCM-5SLM满量程范围
◆方便的互换性
◆高速应答优秀的统一性,目前世界上有大约7万只在运行中的产品,内的返修率不到0.5%,广受客户赞誉
◆方便的互换性

性能指标

FC-R7700CD/FC-R7700D系列


FC-R7710CD/FC-R7710D系列


FC-R7720CD/FC-R7720D系列


满量程范围


10Sccm-5Slm

N/O:6-20slm*
N/C:6-50slm**

35-200Slm

响应时间

满流量的±2%范围内,小于2秒

满流量的±2%范围内,小于3秒

精度

≤±1%满量程

≤±2%满量程

线性镀

≤满量程±0 5%

≤满量程±0 5% #1

≤满量程±1%

重复性

                          ≤满量程±0.2%

泄漏率

                            1X10E-11 Pa.m ³/sec

控制范围

                          满流量的2%-100%

压差

49Kpa-275Kpa


69Kpa-275Kpa
98Kpa-275Kpa

147Kpa-275Kpa


正常工作压

                           490Kpa


最高进气压力

                           980Kpa


温度范围


                           5-45℃(41-113℉)


输入电源


+15VDC±2% 25mA
-15VDC±2% 180mA

+15VDC±2% 25mA
-15VDC±2% 200mA

功率

3.1W max

3.5W max

输入信号

0-5 VDC

输出型号

0-5 VDC

控制阀形式

常开或常闭电磁阀

密封件

橡胶密封

材质

316L,316,PTFE,不锈钢(氟橡胶,氯丁橡胶)

标准接口

1/4"VCR和Swagelok兼容

3/8"VCR,1/4"VCR

重量

1.0KG

2.7KG
